Що саме є на земельній ділянці та як змінюється її рельєф? Дану інформацію варто отримати ще до планування дороги та інженерних мереж, а тим паче до створення креслень будинку. Як її отримати? Найпростіше — замовити топографічну зйомку в масштабі 1:500 від Топограф — детальне геодезичне дослідження території, за результатами якого створюють топографічний план. На ньому відображають рельєф місцевості, а також природні й штучні об’єкти.
Топоплан стає базою для створення проектів та будівельних робіт. Він дає фахівцям просторову інформацію (тобто йдеться не про звичайну схему), необхідну для подальшого проектування — положення:
- будівель та інших споруд;
- доріг, огорож, елементів благоустрою;
- інженерних комунікацій.
Спеціалісти також отримують дані про особливості рельєфу. Масштаб 1:500 забезпечує значну деталізацію. Один сантиметр на плані відповідає 5 метрам на місцевості. Такий масштаб зручний, коли доводиться працювати з відносно невеликими територіями, де важливо чітко бачити об’єкти та особливості їхнього розташування відносно один одного. При цьому важливими є не тільки горизонтальні координати об’єктів, а й висотні відмітки.
Топоплан: матеріали, які спрощують роботу
Топографічні матеріали використовують під час:
- проектування та будівництва;
- прокладання інженерних мереж;
- виконання землевпорядних робіт;
- вирішення інших завдань, що пов’язані з певною територією.
Інформація про наявний рельєф буде корисною в багатьох випадках — і коли потрібно визначитися з розташуванням реальних об’єктів, і коли слід правильно прив’язати майбутню споруду до місцевості.
Особливо важливі висотні дані. І на відносно рівних ділянках зустрічаються перепади висот, які мають бути враховані під час планування будівництва, організації водовідведення або розрахунку обсягу земляних робіт. Топографічна зйомка дозволить отримати не приблизні показники, а точну інформацію.
Як виконується топографічна зйомка

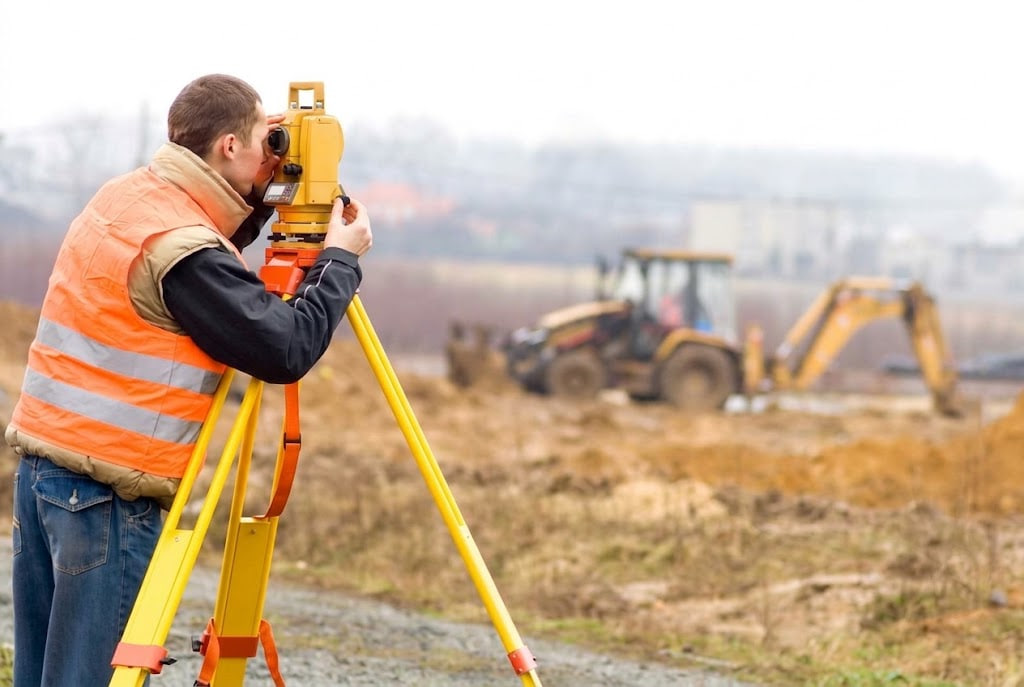

Робота починається з підготовки: фахівці аналізують доступні матеріали та визначають завдання зйомки. Далі проводяться польові вимірювання безпосередньо на території. Для цього можуть застосовуватися електронні тахеометри, супутникові геодезичні системи та інше спеціалізоване обладнання залежно від умов і поставленого завдання. Чинний в Україні Порядок топографічної зйомки окремо встановлює вимоги до геодезичної основи, точності та якості робіт.
Після польового етапу виконуються камеральні роботи. Отримані вимірювання обробляють, перевіряють і використовують для створення топографічного плану. В результаті замовник отримує не набір розрізнених вимірів, а структуровану інформацію про територію, яку можна використовувати в подальшій проектній роботі.
Звісно, чим більший масштаб, тим детальніше можна представити об’єкти на плані, але вибір залежить від призначення документації та особливостей території. Для різних завдань потрібна різна деталізація. В Україні найчастіше виконуються топоплани в масштабах: 1:5000, 1:2000, 1:1000 та 1:500.
Масштаб залежить безпосередньо від подальшого використання топоплану — для проектування будівлі, інженерних мереж, благоустрою, землевпорядних робіт… Саме від мети виконання залежать вимоги до складу й деталізації плану, тож обов’язково повідомте її геодезисту. Якщо план потрібен для конкретного проекту, варто одразу продемонструвати виконавцеві вимоги проектувальника. Тоді він визначить необхідний масштаб, склад робіт і формат кінцевих матеріалів. Топографічна зйомка — метод, що формує достовірну картину території. Чим точнішими є дані про вихідну ситуацію, тим обґрунтованішими будуть подальші технічні рішення.
